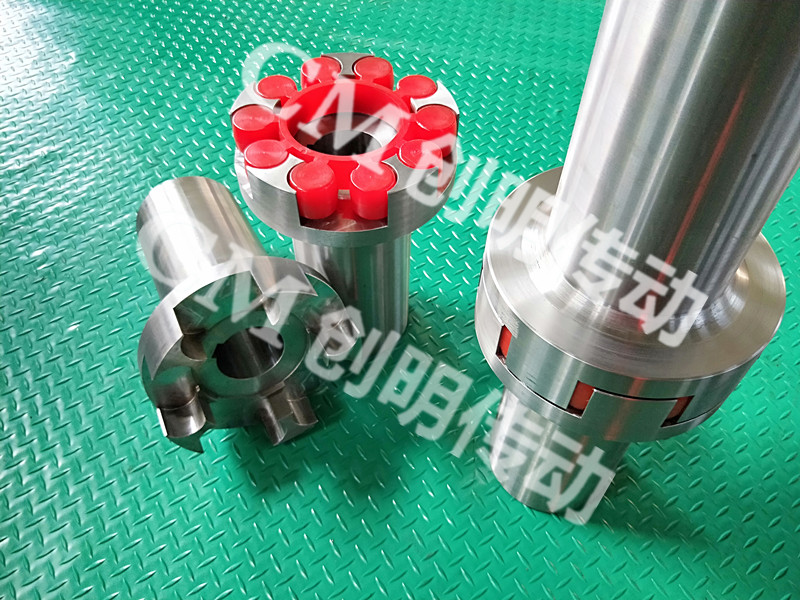

聯軸器的有限元優化設計室用較簡單的問題代替復雜的問題,然后再求解。在聯軸器的設計過程中,把受力面進行網格劃分,對每一單元設定一個近似解,在求解其域的滿足條件,從而使問題得到解決,有限元優化法計算精度高,且可以適用于各種形狀。在對爪式樣聯軸器進行有限元法的優化后發現,應力的最大值可以有原來的53.5MPa減小了將近30%,雖然在實際中還有很多的影響因素,但對于設計的改進還是有很大幫助的。
聯軸器主要由半聯軸器、彈簧板、蓋板、外筒、鑲套組成。其中彈簧銷是聯軸器的彈性元件,由若干直線彈簧被兩杯套與中間的連桿加以固定組成。聯軸器具有改善補償和承受起動沖擊,變負荷沖擊及吸收振動,通過改變直線癱瘓不過的數量、長度和直徑來調整聯軸器的補償能力。通過在聯軸器彈簧內和在彈簧銷所處的孔中填充固體潤滑脂以形成油膜,減小磨損并增大阻尼,從而達到補償和吸收振動的目的。在彈簧板與蓋板間留有空間,以存貯潤滑脂,補償潤換脂的損耗。

半聯軸器上鑲有高于彈簧銷HRC20的鑲套,以減小盈利集中,防止銷孔壓潰,增加聯軸器壽命。鑲套內側開有潤滑槽,便于潤滑。直線彈簧在杯套內有序排列,并且不得有松動現象。聯軸器是靠磁性部件傳遞扭矩的聯軸器,是近年來發展的新型聯軸器之一,非常適合有毒有害,高壓容器內外部件之間扭矩的傳遞。聯軸器是實現無接觸力矩傳遞從而達到完全無泄漏的關鍵部件。一般有圓盤形和圓筒形兩種形式。
由于圓盤形聯軸器由兩個面對面的環形磁體及其中的隔套組成,兩個環形磁體之間存在軸向力,尤其在功率較大時,軸向力很大,克服它很棘手,一般較少采用。圓筒形聯軸器包括外磁轉子、內磁轉子和隔(離)套個部件,外磁轉子與電機相聯,并處于大氣中,內磁轉子與泵軸聯成一體,整個轉子被包容在泵殼和隔套內并浸沒在輸送介質中,隔套處在內外轉子之間并固定在泵殼體上,使泵殼和隔離套內部形成連通的、完全密封的腔室。磁鋼在內磁轉子的外圓柱面及外磁轉子的內圓柱面上沿圓周方向緊密排列,形成組合推拉磁路。
SWP型剖分軸承座十字軸式萬向聯軸器,為便于更換軸承,SWP型十字軸式萬向聯軸器將軸承座設計為剖分式,軸螺栓固定,適用于軋制機械、起重運輸機械以及其他重型機械,聯接兩個不同軸線的傳動軸系,回轉直徑160~640mm;公稱轉矩16~1250.........
